Puertos inalambricos

• Wifi: Sirve para cpmunicar equipos en red de datos de forma inalambrica. La tarjeta de interfaz wifi dispone de una conexion de tipo coaxial a la que se conecta la antena. En los portatiles este puerto esta integrado. Se basa en el estandar IEEE802.11n.
• Bluetooth: Antiguamente conectado al puerto Com, ahora puede estar intregado o acoplado atraves de una tarjeta PCMCIA o al puerto USB. El estandar actual es el 3.0.
• Infrarrojo: Permite enviar datos de un equipo a otro, suele estar integrado, aunque actualmente este en desuso.

Puertos de comunicaciones

• RJ11: Es el puerto especifico del modem que se une a una roseta telefonica mediante un latiguillo, tiene seis vias aunque solo se usan las dos centrales.
• RJ45: Se emplea para enlazar un equipo con otro o un equipo a una red atraves de un periferico de comunicaciones. Tiene ocho vias y es un poco mas grande que el RJ11.

Puertos de audio

1. Puerto Jack: Transporta señal de audio analogica. El color rosa es de entrada mono (microfono), el color azul es para entrada estereo (capturadora de sonido), la verde es para salida estereo (altavoces o auriculares). Si la tarjeta de sonido soporta sistema envolvente 5.1 dispondra de salida estereo para subwoofer salida estereo para altavoces delanteros y salida estereo para altavoces traseros.
2. RCA: Un puerto rca (coaxial) amarillo transporta salida digital de audio y la salida analogica se corresponde con los puertos blanco y rojo.

Puertos de video

1. VGA: Proporciona señal de video analogica, tiene 15 pines y es de color azul. En los portatiles se utiliza para sacar la señal de video a otro monitor.
2. DVI: Proporciona señal de video digital, es de color blanco y su numero de pines depende de las caracteristicas del dispositivo.
3. HDMI: Es el interfaz multimedia de alta definicion utlizado tanto para video como para audio y es el sustituto del euroconector, tiene nueve pines y es de color negro y oro.
4. RCA: Sirve para llevar señal de video analogica. Hay dos tipos el de video compuesto (un solo conector de video) y el de video por componente (tres puertos que transmiten cada componente de color basica).
5. S.VIDEO: Cumple la misma funcion de la rca, aportando mayor calidad que el rca amarillo. Hay dos tipo el S.videoin (siete pines) y el S.videoout (cuatro pines).



Puerto Fireware

Puerto utilizado para comunicaciones en altas velocidades (superiores incluso que el usb). Este es capaz de alimentar dispositivos hasta 25V. Se utiliza para dispositivos ultimedia, soporta Plug & Play y mejora los problemas de rotura en puertos usb al realizar funciones en caliente.

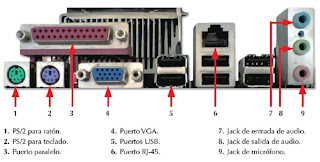

Conectores y buses esternos



Puerto serie o puerto com: Tiene 9 pines y es macho de azul claro. Transmite los datos uno a uno. Se utiliza para configurar dispositivos como consolas de comunicación.
Puerto paralelo o LPT: Es un puerto hembra de color rosa de 25 pines. Transmite un grupo de datos de forma simultánea por varios canales. Se usa para la conexión de impresora o escaner.
Puerto USB (Universal Serial Bus): Sirve para conectar periféricos. Su ventaja es que transmite corriente electrica por lo que puede alimentar dispositivos de hasta 5V. Otra ventaja es que puedo conectar y desconectar periféricos sin necesidad de reiniciar el ordenador. Hay varios tipos de puertos usb según velocidad 2.0, 3.0; según dimensiones usb-a, usb-b, mini-usb y micro-usb.
